索諾拉銅礦堆浸灌溉系統監測
簡介
堆浸是通過滴灌或噴灌的方式使用特定的化學溶液從礦石中提取銅等貴金屬的開采方法。這種溶液會吸收特定礦物質，一旦充分濃縮，將礦物質排出。
過程：
雖然這種儀器在在礦物去除的最后階段過程中的很常見，但在這一領域并不常見。傳統的實時監測系統需要連續供電，也需要固定電話和大量其他電纜，始終處于損壞的危險之中。浸出墊的動力學對于這些通常由大型太陽能系統提供動力的傳統系統來說也是個很大的挑戰。
浸出墊的灌溉不好會降低礦物提取的效率。
需要工人每天在現場行走，在灌溉閥處讀取一到兩個壓力讀數并按需調整，如有問題，響應時間通常需要12-24小時，這給管理人員帶來很大的不確定性。
索諾拉州的“Piedras Verdes”礦山委托ADCON代理商設計和安裝灌溉管道關鍵分配點流量和壓力連續監測系統，以使運營經理能夠確保系統始終按計劃運行，并在出現任何差異時大大縮短響應時間。
方案：
ADCON遙測設備及其全套緊湊、低功耗RTU和傳感器提供了一個可持續的監測系統，以連續跟蹤浸出過程中涉及的各種參數。
第一階段采集包括在23個點監測干線的流量和壓力。由于礦井沒有信號，采用UHF進行數據傳輸。

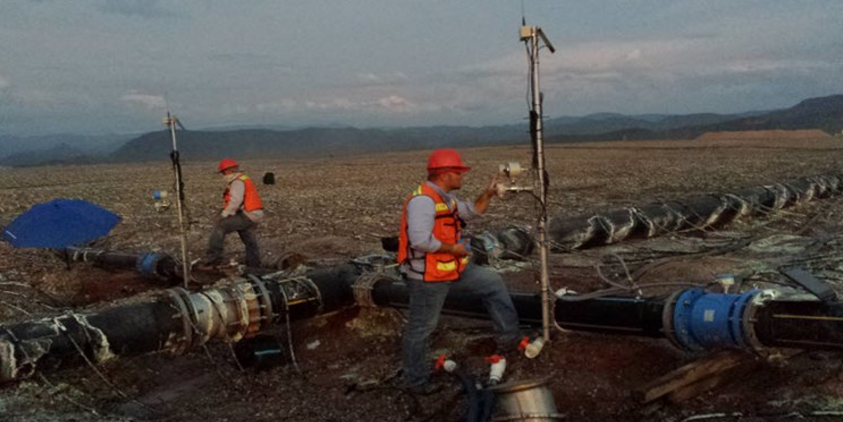

ADCON A753 addWAVE UHF站配備Modbus接口，與8“SS316電磁流量計相連，輸出瞬時流量和總流量。為了監測壓力，安裝了范圍為0…10巴的ADCON PA1壓力計。一旦系統以完美的性能通過了初始測試階段，網絡增加到28個站點，現在有更大的18“SS316流量計。在隨后的第三階段，安裝了另一個網絡來監測灌溉池。再次，安裝了量程為0…10巴的ADOCN PA1壓力計，增加了RG1雨量計和組合土壤濕度、土壤溫度和土壤電導率傳感器，以監測礦物中的氧濃度。
總結：
將淋洗灌溉完美地保持在最佳壓力范圍內，對低流量警報迅速作出反應，以比以前更快地解決問題，客戶體驗到萃取效率的大幅提高，以至于整個監測網絡的投資在項目的前十個月內得到了回報。由系統生成并存儲在addVANTAGE Pro中的無中斷歷史數據集允許操作具有可靠的字段值參考數據庫，提供比以前“手工”報告更好的結果。
通過ADCON代理商的持續支持，該項目不斷發展，新的應用程序正在被納入系統中，尋求為最終用戶提供更多的工具，以進一步提高其效率。
